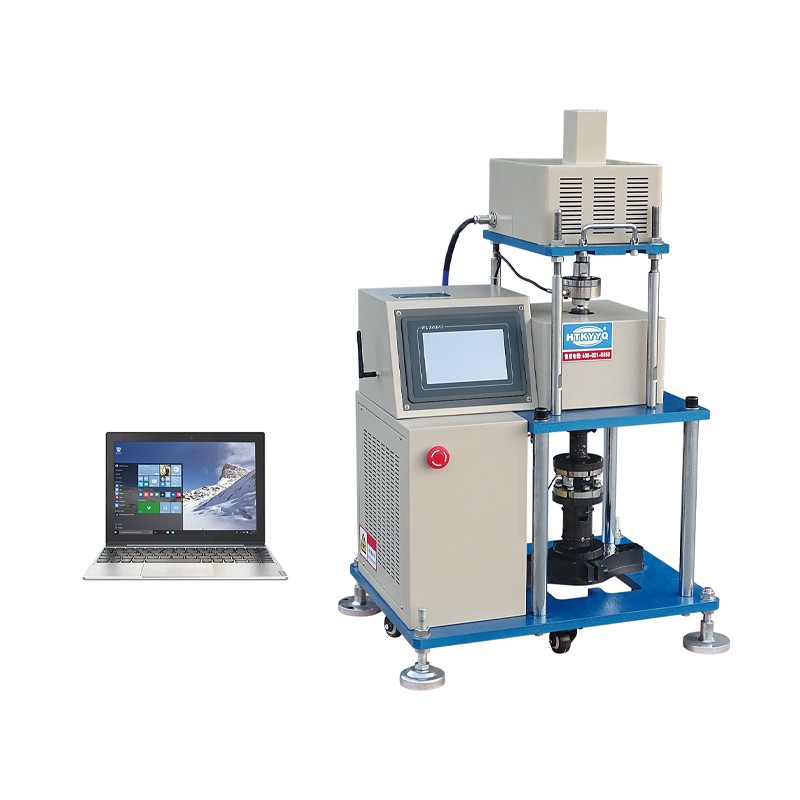

沥青路面结构层层间粘结材料的特性研究是近年国内外研究热点，沥青面层抗拉，抗剪强度不足，就极易出现推移，拥包和车辙等路面破坏现象。 但是由于规范缺失，各个单位研制的各类相应的试验设备，并不能很好的适应现场工作环境。我司在认真调研了现场工作环境和客户反馈后，研制出了全新的全套路面层间粘结强度试验设备（包括路面层间粘结力拉拔试验仪，路面层间直剪试验仪，路面层间扭剪试验仪，路面层间斜剪试验仪）。这些设备大量采用了通用组件和结构，共享试验软件和控制系统，并为此装备了特制的夹具（可定制），可以完成抗拉强度和抗剪强度的现场试验（或室内试验），相比较市面上的产品，具有轻便易用，自带轴向加载机构（现场试验时无需千斤顶和反力架，也无需利用汽车后轴等），自带动力锂电池电源箱，无需发电机和车载电瓶，控制系统自带 7 寸彩色触摸屏，并且还标配了无线连接的平板电脑（9.3 寸），试验软件功能齐全，具有数据曲线保存和报表打印等特点，无论是功能还是配置，均全面超过市场上同类产品。同时，该产品已经兼容我司云端连接协议，可以将试验数据上传到云数据，实现远程数据共享，查阅，打印等。本仪器适用 JTG E60-2018《公路路基路面现场测试规程》以及 JTG3410-2025 《公路工程沥青及沥青混合料试验规程》。

产品特点：

1、一体式机身设计，控制系统集成在机身上。

2、机身带有温度数字显示器，可以读取现场温度。

3、步进电机驱动加载，带速度闭环，速度无级调节；高细分驱动设计，低速无振动。

4、主控制器采用7 寸彩色触摸屏，界面友好美观，带有下限位保护，过载保护。

5、用户操作界面是 9.3 寸的 Windows 平板电脑，采用 Wifi（无线局域网）的方式和主控制器进行通讯。

6、标配 100mm ，150mm 剪切试验夹具（其他尺寸夹具可定制）。

7、可选配斜剪试验夹具，完成斜剪试验。

8、脉冲手轮式手动加载摇把，手动加载毫无阻力。

9、用户试验软件可以完成试验操作，曲线数据保存，报表打印等。（打印机由用户自行配备）。通用的试验软件可以输入试验编号，试验类型，试验参数，样品信息，粘结材料信息，路面信息，温度，试验员姓名等报表信息，使用ACCESS 数据库保存试验参数，试验数据，曲线等，保存记录无上限。

10、具有云存储功能。本机试验数据可以自动上传至云数据库，注册用户可以从远端通过专门的软件查看试验结果，曲线等任何信息。（选配）

主要技术参数：

1、剪切装置最大承受载荷：5 吨

2、载荷传感器量程：35KN 分辨率：0.01KN 精度：0.5%

3、剪切装置最大行程：70mm

4、剪切变形量显示分辨率：0.01mm 精度：0.1mm

5、剪切加载速度：1-50mm/min

6、加载速度调节方式：步进电机无极调速

7、剪切夹具适应范围： Φ 100±0.5mm Φ 150±0.5mm

8、电源：AC220V

9、最大功率：500W

10、外形尺寸：680*530*780mm（高）

11、净重：140Kg

12、包装尺寸：750*565*800mm（高）

13、毛重：156Kg
