1.1 产品概述

沥青混合料的低温开裂是沥青路面破坏的主要形式之一，用于研究和评价沥青混合料低温抗裂性能的方法之一便是低温约束冻断试验（即约束试件温度应力试验 TSRST）。本产品即是基于《水工沥青混凝土试验规程 DL/T 5362-2018》的TSRST 试验的专用设备。该设备采用了伺服传动系统，配合高精度高效率的机械传动系统和电控技术，专配有能低至-50 度的低温环境箱，专门用于混合料低温温度应力试验，适用于水力，公路等相关科研机构。

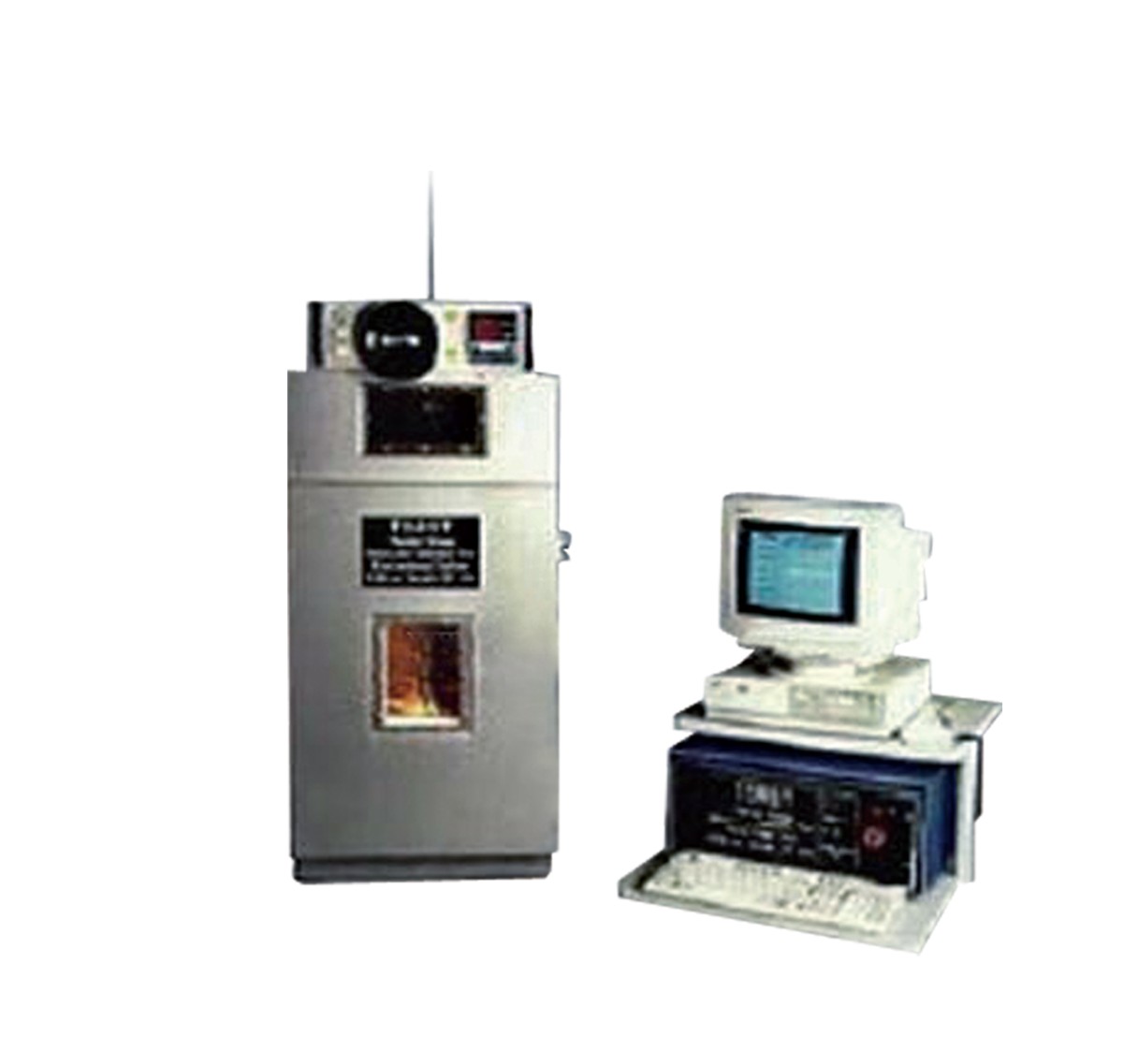

设备由加载主机，控制柜，低温环境箱，夹具等组成。加载主机采用伺服电机控制，传动平稳，速度变比范围大，运行噪音小等特点，控制软件可以基于应力和应变的闭环控制。环境箱为一个独立的可活动箱体，装有 4 轮底脚，可以方便移动。环境箱带有制冷，加热，风循环，照明等功能，温度可以在-50～40℃之间任意设定。环境箱控制器通过串行通讯线和主控制相连。试验操作通过 PC 机上的软件完成。软件具有友好的用户操作界面和更详细的试验报表功能。

附： (Thermal Stress Restrained Specimen Test 简称 TSRST)

1.2 产品技术参数

主机最大轴向载荷：10KN(配置在载荷通道 1)

主机升降速度：0-10mm/min(伺服无级调速)

主机两柱有效空间： 1000mm；有效行程： 1200mm

压力传感器配置(标配 1 只)：

10KN，分辨率 0.001KN，准确度：0.5%

位移传感器(标配2 只)：

2mm，分辨率：0.001mm 准确度：0.5%

温度显示精度：0.2℃

温度控制范围：-50～40℃

降温速率：0-50℃/h

输入电源：AC220V/50HZ,3.5kW（含环境箱的峰值功率）

主机尺寸：1500(长)×600(宽)×2300(高)mm，850Kg

环境箱尺寸：1960(长)×1200(宽)×1800(高)mm，610Kg

测控柜尺寸：910(长)×750(宽)×1460(高)mm，60Kg

1.3 系统功能特点及其配置

环境箱采用了进口高效复叠式制冷机组，180mm 厚度的发泡保温层，并且安装了独立运作的触摸屏温度控制器，可以达到 1 小时内50℃的降温速率。

环境箱和主机分离设计，基于导轨的滚轮移动方式，不用时可以移出。

配置高精度 LVDT 位移传感器，电路和敏感元件分离设计，可以杜绝环境温度对传感器输出数据造成的漂移。

基于软件闭环的机架变形自动补偿技术，消除传力杆低温变形对夹具的影响。

一个安装于主机侧边的8 英寸真彩色触摸液晶屏，可以在试验时快捷操作。

符合人体站立操作的测控柜，带有键盘和鼠标操作平台。

主控电脑为 19 寸 Windows工业平板电脑，内置我司自主研发的专用温度应力试验软件，可以完成断裂温度，断裂强度，温度应力曲线斜率的计算和显示。

标配 专 用的极低收缩 系数拉伸 夹 具 ， 符合规 范要求 的 试件尺 寸（40*40*220mm）。该夹具采用了低收缩系数的殷钢材质制造，其收缩系数满足在不需要额外校准的情况下满足本试验要求。
