一、用途

沥青混合料自动拌和机是制备沥青——砂石混合料或水泥——砂石混合料试样时必不可少的拌和机械。完全满足交通部标准T0702-2011“公路工程沥青及沥青混合料试验规程 ”的各项规定。目前它已被广泛地应用于公路系统的科研、施工和监理部门的实验室中。

二、结构及工作原理

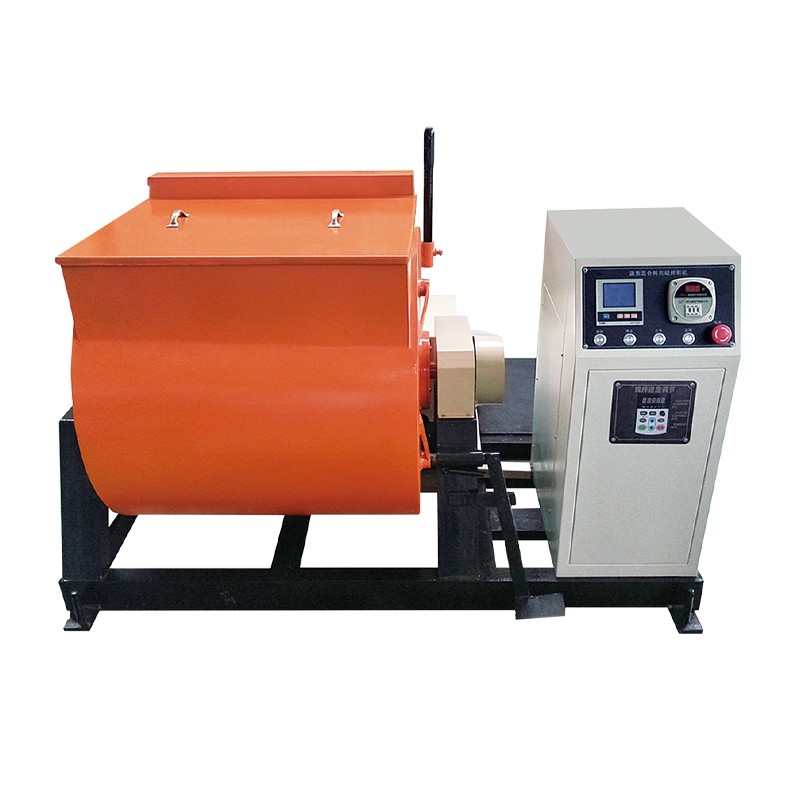

该机的结构原理如图1所示。它由三大部分组成——加热锅、搅拌器和电控箱。加热锅温度从室温～250℃范围内任意设定，并自动控温。搅拌器由搅拌轴、电机和搅拌桨组成。

工作时，搅拌浆在锅内旋转，对混合料进行拌和。其搅拌时间由数显时间继电器设置，可在1～999秒范围内任意设定。

此外，温控表对拌合温度进行设置，内置模糊逻辑的PID控温算法，加热锅使用导热油加热，使混合料均匀受热。并针对拌和锅传热特性进行软件优化，控温精确。

三、主要技术指标

拌和容量：60升（建议放料容量：不要超过中心轴位）

加热锅温度范围：室温—250℃（任意设定）

控温精度： ±3℃ , 分辨率：0.3℃

拌和时间：1～999秒（任意设定）

工作条件：

温度：-10℃～40℃

相对湿度：不大于80%

电源电压：三相四线AC380V±10%

加热功率：6KW

搅拌电机功率：3KW

外形尺寸：1650*1450*1000mm
