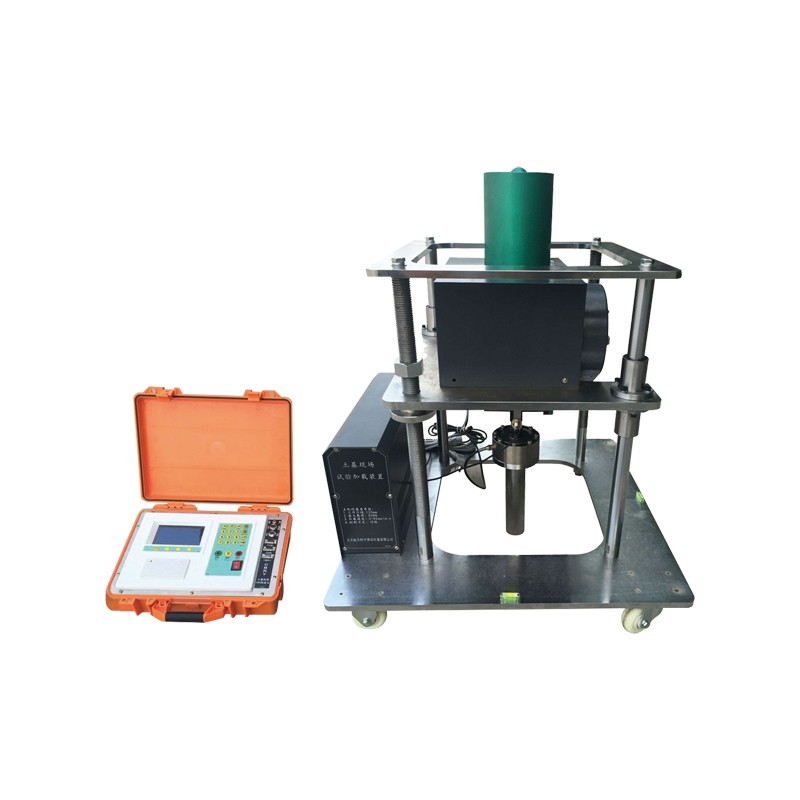

土基现场 CBR 测定仪是利用后轴承重不小于60KN 的载重汽车，用伺服电机进行加荷，通过贯入杆测的贯入量及测力计测得的载荷重量，计算出土基现场的CBR 值的仪器。

本仪器根据 JTJ059－95《公路路基路面现场测试规程》而设计制造，适用于公路现场测定各种土基材料的现场试验，通过贯入杆测得贯入量及测力计测得的载荷重量，计算土基现场的CBR 值。

本仪器采用高速 CPU 设计，10.2 寸触摸液晶屏显示实时数据，采用模拟数字分离设计，高速采样 CPU 数据采样。加载系统为伺服电机驱动减速箱体，完成垂直载荷的加载。本机自带电源箱（磷酸锂电池组），无需外接车载电瓶。

产品特点：

1、10.2 寸触摸液晶屏显示，液晶屏上可以显示完整的试验数据和实时试验曲线。内置嵌入式实时 OS，模块化软件设计，菜单式操作，操作简单明了，功能完备。

2、内置数据存储功能，可以保存试验参数，试验类型，试验编号，试验结果等共计 10 组数据，并且可以在液晶屏上直接查看

3、可以设置 40 个位移记录点。

4、可实现自动加载，自动停止，数据显示，数据采集及存储功能。

5、采用硬件和软件双重自我保护功能，保证试验过程安全可靠。

6、整机美观，便携，质量轻。

主要技术参数：

机械部分：

1 、仪器最大额定载荷：50 kN

2 、电动机规格：220V 、1.5KW 、2000r/min 进口伺服电机

3 、机动速度：

1.00mm/min-默认

1.00-1.30 mm/min 连续可调

电控部分：

1、压力传感器量程：

压力通道 1 ： 50KN(5T)

2、分辨率：0.001KN

3、压力精度：0.5%

4、位移传感器(双通道)量程：15mm

5、位移传感器分辨率：0.001mm

6、位移传感器精度： 0.015mm

7、电源输入：220V±10%

8、整机功耗(控制系统)：20W(Max)
