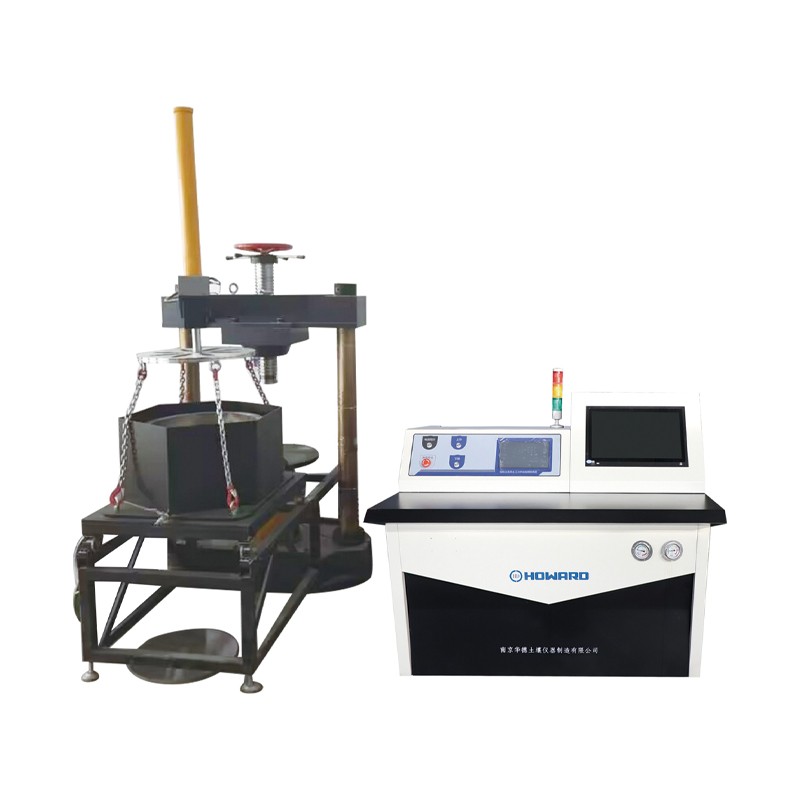

本仪器适用于测定zui大粒径为 80mm、总荷载为 700KN 的粗粒土变形和压力的关系，变形与时间关系以便计算粗粒土的单位沉降量、压缩系数、压缩指数、回弹指数、体积压缩系数、压缩模量、固结系数及先期固结压力等。仪器采用浮环式试样筒，金属反力框架，液压油缸加载zhuan用电液比例伺服阀稳定固结压力，高jing度电阻尺测量固结沉降量，轮辐式荷重传感器测量固结压力，所有数据全部采用计算机自动实时采集，试验软件可以完成固结，固结回弹试验自动控制，数据计算，曲线显示以及符合标准的试验报表输出。仪器有关技术参数符合国家标准GB/T50123-2019《土工试验方法标准》、DL5356-2006《水利水电工程粗粒土试验规程》。

产品特点：

1、免下沉一体机身，无需预置地基，也无需挖坑预埋。

2、高品质的径向柱塞伺服泵、比例溢流阀双重控制，稳压状态无噪音。

3、液压系统带有冷却装置，有效降低长时间工作时油温过高。

4、自带试模移动导轨和定位装置，方便用户安装试模和定位。

5、自带摇臂式试模液压提升装置，实现试桶从主机与小车之间上下快速转移。

6、 通过手动丝杠调节的试验空间，可选装其他尺寸的试模套件。

7、 独立的伺服测控柜，带有独立的 10 寸触摸屏和 19 寸工业嵌入式工业平板电脑。

8、 具有数据监视和相关的紧急事件报警功能。

9、 自主研发的粗粒土力学系列 PC 版试验软件，可完成试验，绘图，数值分析，报表等功能。

主要技术参数：

1、电源电压：AC220V, 50Hz

2、总功率：2kW

3、轴向压力：700kN，精度:0.5%

4、轴向行程：125mm

5、油由缸直径：φ250mm

6、最大工作压强：14.2MPa

7、稳压精度：0.5%F.S

8、试件尺寸：

φ504.6x300mm(标配)

φ300mm(选配)

φ600mm(选配)

9、试件容器面积：2000cm²(标配φ504.6mm)

10、最大应力：3.5MPa

11、位移量程：0～50mm(2支位移传感器)，分辨率:0.001mm 精度:0.01mm

12、辅助提升装置：最大提升质量:500kg

13、主机尺寸(纯主机)：1250*680*2565mm

14、主机尺寸(含料架)：1850*1250*2565mm

15、主控柜尺寸：1094*650*875mm

16、总质量：

主机：2000kg

控制柜+油箱：180kg
