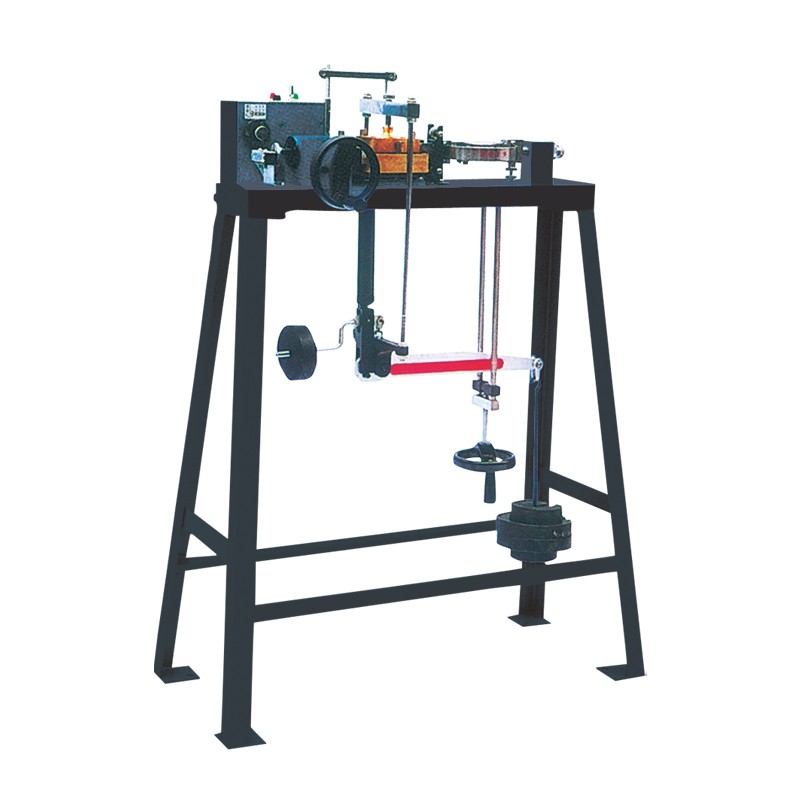

本仪器主要用于测定图的抗剪强度。通常采用四个土样。分别在不同的垂直压力下（400Kpa、300Kpa、200Kpa、100Kpa、50Kpa 可选），施加水平力进行剪切以求得破坏时剪应力，然后根据库伦定律确定土的抗剪强度参数、内摩察角和凝聚力。

执行标准：

50123-2019 JTG E40-2007 中的T0140-1993/T0141-1993/T0142-1993/0143-1993/T0176-2007

主要技术参数：

1、试样面积30cm²、高 2 0mm

2、杠杆比1:20

3、最大水平载荷1.2KN

4、 垂直分级加荷50、100、200、300、400Kpa (吊盘为**载荷)

5、外形尺寸：630x350x1050mm

6、重量：55kg
