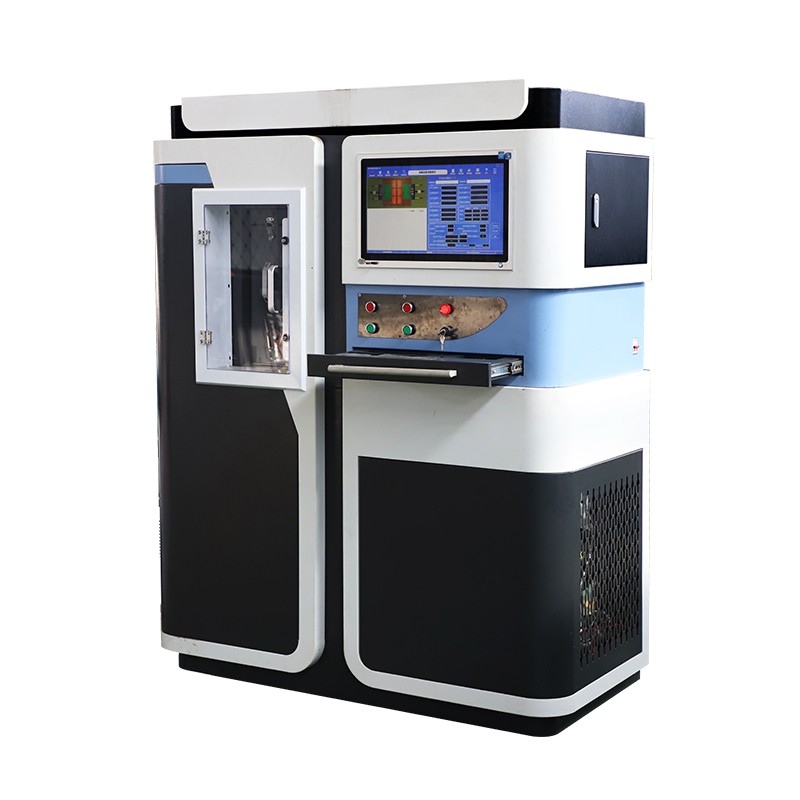

保温材料导热系数测定仪是按照 GB/T 10294-2008《绝热材料稳态热阻及有关特性的测定防护热板法》设计的一种双平板法检测设备。用于测量各种匀质板状绝热保温材料及非良导热材料的导热系数。本仪器采用全新的外观设计，控制一体化设计，操作简便，生成数据方便，自动化程度高。其控制系统全新设计，具有自主知识产权。在主机上直接安装了17 寸工业平板电脑，界面友好操作简单易懂。在电路设计上采用全隔离硬件电路设计增强设备的EMC性能，提高设备的运行稳定性。本机采用了改良的高jing度数字温度传感器（在目标温度点附近进行了单独标定，其jing度为 0.1℃），zhuan门设计的数据采集主板，高jing度直流功率计，并带有多种保护电路确保检测过程安全，具有曲线实时显示、数据保存、过温保护和过载保护功能、直接连接打印机进行打印等功能。

产品特点：

1、人机界面：采用 17 寸工控平板电脑，实现整机的操作和试验流程的控制、打印测试报告、显示过程曲线以及数据存储、分析、处理等，并根据综合数据进行zui终导热系数值的计算。

2、数据采集主板：机器内部装有数据采集主板，分别对52 路温度数据、计量功率等关键运算数据进行定时稳定的采集送到上位机进行处理，并根据上位机下发的控温参数及控温目标进行试验时各温度的控温，数据采集板的 IO 控制部分还将接收前面板的四路开关量输入按钮信息来控制冷板气缸的前进后退动作。

3、计量加热单元：采用铝合金 CNC jing加工件作为加热面板，具有高导热性，使加热板面温度更均匀、热惯性小，这样让测量结果更jing确。

4、冷板单元：采用铝合金 CNC 加工的高jing度冷板单元，使用恒温水箱加循环泵控制两个3冷板的温度。

5、外防护单元：为了保证测试系统的稳定，在防护板外围增加由软木组成的防护单元，极大提高测试jing度和加快测试中的稳定时间。

6、测量系统：温度的采集使用原装的美国达拉斯 18B20 数字式温度传感器和功率测量jing度达到 0.2 级的直流功率传感器，使数据采集结果更准确。

7、自带双位移计，试件厚度自动测量功能。

8、制冷机构：内置高功率压缩机，水冷循环可实现迅速降低冷板温度，使设备整体测温范围变大，使检测范围不受环境温度影响。

主要技术参数：

1、型 号 ：HD-BW-1752

2、外型尺寸(长x宽x高):1353×723x1555mm

3、测试试件规格：300x300mm

4、试件厚度：15mm≤ 厚度≤37.5mm

5、导热系数测定范围：0.01-1W/(m.k)

6、冷板设计温度：5℃-60℃

7、热板设计温度：≤120℃

8、测试准确度：≤±3%

9、测试结果重现性：≤±1%

10、动力电源配置：5.0kW/AC220V

11、总重量：260Kg
