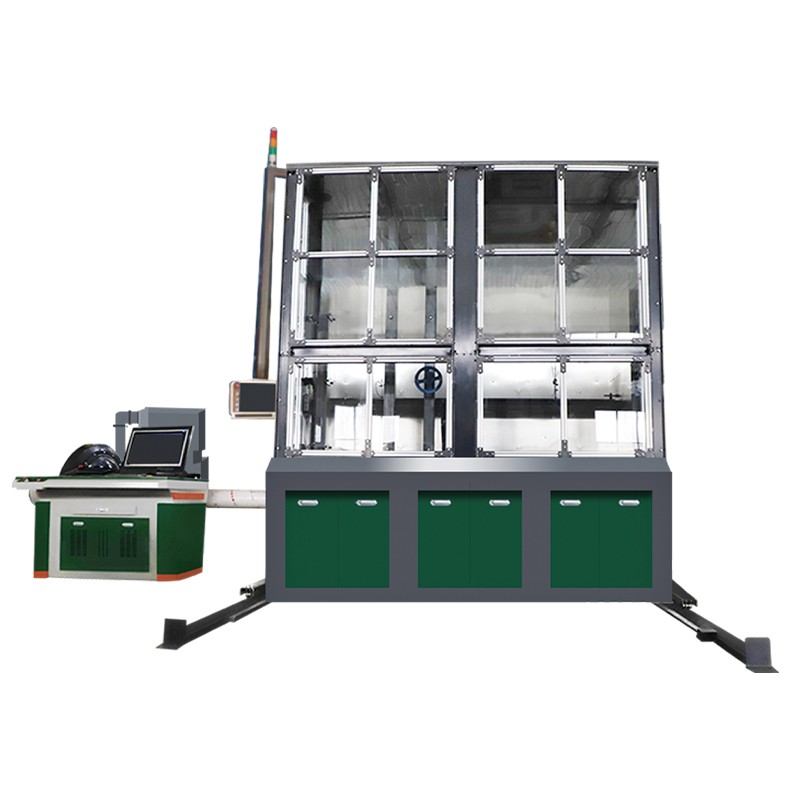

本检测设备用于检测建筑外门窗的气密性能、水密性能及抗风压性能，量化测试性能参数。本设备可采用自动操作的方式，压力自动控制，自动数据采集和计算，报表报告自动生成。

本设备结构简单，使用方便可靠，易维护，自动化程度高，软件功能全面，适合于各级地方指令监督部门和生产厂家。

本设备执行标准或者参考标准：

GB/T7106--2019《建筑外窗气密、水密、抗风压性能分级及检测方法》

GB/T7108--2008《建筑外窗水密性能分级及检测方法》

GB/T5823《建筑门窗术语》

GB/T5824《建筑门窗洞口尺寸系列》

产品特点：

1、适用新标准 GB/T 7106-2019 的建筑外门窗气密，水密，抗风压性能检测试验。

2、气动换向风阀设计，正负压换向自动完成，高低压传感器自动切换。

3、控制系统和静压箱集成设计，自带有 10 寸组态触摸屏，可以实现数据监控和扣箱控制。

4、扣箱自动开合关闭（电动控制），全硅胶密封， 自动气压锁紧（总共 10 个锁紧气缸，远超竞品的6 个锁紧气缸），杜绝箱内自然泄漏。

5、带有过滤装置的可循环利用的水箱，可以无需外接水源机壳实现水密检测。

6、全透明（标配）扣箱，方便试验过程直接观察。

7、侧入式供风管路，背板喷嘴分布均匀，水密喷淋时水量分布均匀。水流量可调节。

8、变形检测采用数字百分表检测，精度更高，且无需校准。

9、琴式测控柜，标配触控式 19 寸工业平板电脑，LAN 网口连接。

10、整机电路 EMC 设计，大功率变频器开启时可以减少对周边电器的干扰。

11、自主研发的 PC 版门窗试验软件，完善的试验和数据管理功能，我司提供终身免费的

主要技术参数：

1、可测试最大洞口： 2.4m×2.4m （用于安装试件的最大可用尺寸）

2、风压可调范围： -7000Pa ～ +7000Pa

3、气密性风压量程： -200Pa ～ +200Pa 精度： ±0.5% F.S

4、抗风压风压量程： -8000Pa ～ +8000Pa 精度： ±0.5% F.S

5、大气压量程： 0-110kPa 精度： ± 1.5% FS

6、空气流量测量范围： 0.1 ～ 630m³/h 精度： ±3.00% F.S

7、位移测量范围：0 ～ 50mm，分辨率 0.01mm 精度： ±0.20% F.S 3 支位移传感器

8、水流量测量范围： 0.16 ～ 1.6m³/h（DN40） 精度： ±2.50% F.S

9、淋水量调节范围： 1 ～ 3L/m².min

10、风机参数： AC380V，18.5kW 离心风机

11、电源输入：三相四线 AC380V/50Hz

12、整机最大总功率：19kW

13、正负压换向形式： 气动换向装置
