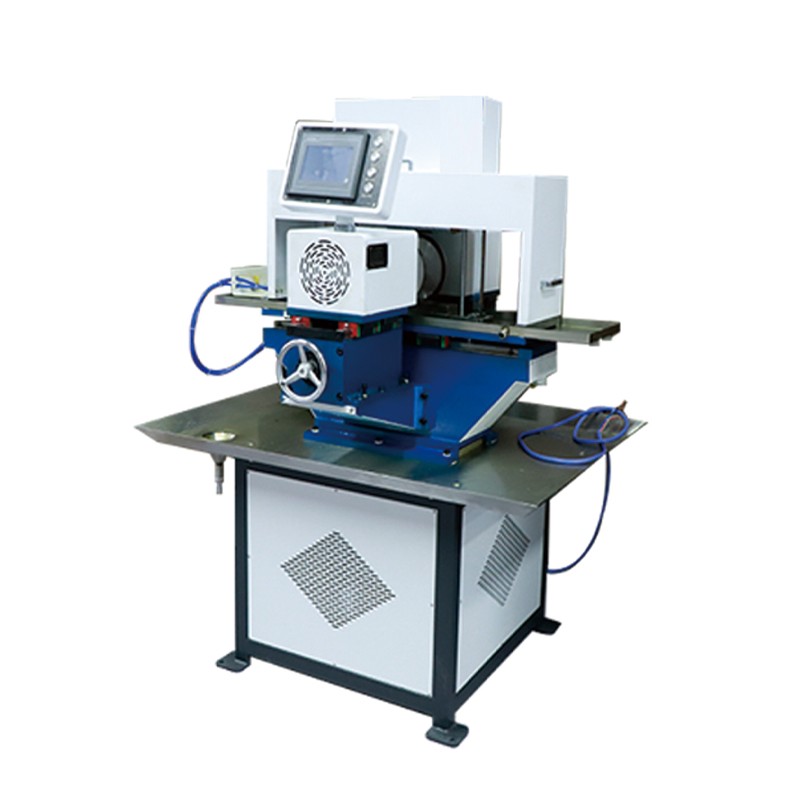

HT-M200 全自动双端面磨平机是本公司根据**标准自主研发生产的产品。是各类岩石、混凝土等非金属固体进行力学测试标准样本制作的必备主要设备，可为您加工出您所需要的高精度的测试样本，适用于大专院校、水利水电、地质矿产、交通、建筑等部门。

该机由基座工作台、磨削动力头、传动系统、电控装置等部分组成，整机操作方便，手、 自动进给随意切换，性能稳定。

产品特点：

1、该产品使用气压系统完成试件的夹持以及手、自动进给切换。气压系统的引入使得样本的固定以及拆卸过程变的简单，且能保证样本在磨削过程中接触面受力平稳，起到保护样本的效果。设备内部配备2、有静音气泵为整个系统提供气压源，使用过程中大大减少噪音污染。

3、系统使用 380V 电源，但设备对磨削轮转向有要求，电控系统有相序保护器，设备已在出厂前调试完毕。用户安装设备时，接通电源后，如遇设备不工作且有音乐声响起，说明电源相序接反，更改任意两根火线位置即可。

4、控制系统由PLC 和 7 英寸全彩触控人机交互屏（内置组态软件）构成，简单易操作的参数设置，显示器实时显示设备工作状态以及动画效果，常用功能外接有机械式全不锈钢按钮，操作快速可靠。全新5、自主设计的电控系统将为用户带来享受式的操作体验。

6、工作台的往复由电机带动减速箱，从而带动丝杆转动，形成工作台往复运动。工作台的两端装有限位开关，控制系统检测到限位后启动方向运动控制。

7、本机磨头是专用金刚石磨轮，直接安装在两台专用电机主轴上，由两个横向工作台带动前进或后退，即可以自动，也可以手动，用户可根据需要自行选择。选择自动时，单边磨削轮的每次进给量为0.25mm。用户可以通过触摸屏操作选择为单面磨削或双面磨削。选择双面磨削时，两边的磨头同时进给，同时完成两个端面的磨削。

8、工作台上样本夹具和两磨轮在本设备出厂前，经过精心调试，确保磨出的样本的垂直度与平行度，每次磨削两个平行面，六个面的立方标本，一般只需经过本设备三次磨削即可

主要技术参数

1、磨削电机功率：1.1KW、380V

2、磨削电机转速：2800rpm

3、工作台传动电机功率：0.37KW/380V

4、磨削轮直径：200mm

5、自动磨削进给量：0.052mm（单边进给)，0.104mm（双边进给）

6、可磨样本规格：

7、方块样本：25*25*25----150*150*150mm（随机配带两种规格的压条，详情参见第四章）

8、圆柱样本：直径 25mm-150mm

9、标本精度：

平面度：50mm

范围内公差： ±0.05mm

光洁度：（按机械加工粗糙度标准）Ra3.2

自动磨平精度：0.1mm(单端面) 0.2mm（双端面）

10、冷却装置：水冷却

11、整机功率：<=2.7KW

12、外形尺寸：1380*1100*1500mm

13、总重量：487Kg

14、包装尺寸：1400*1200*1550mm

15、毛重：554kg
