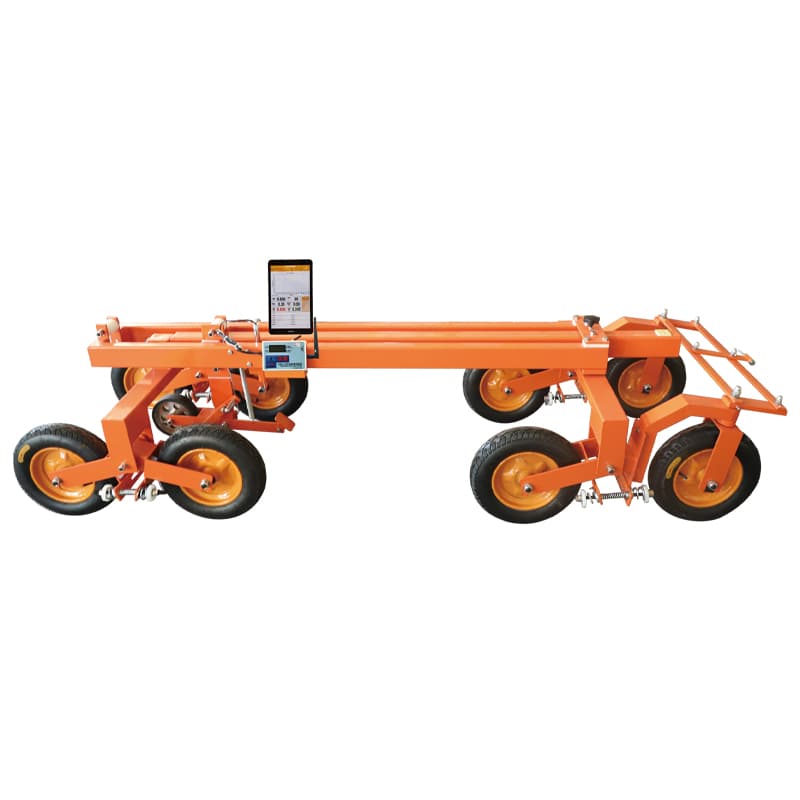

本型智能八轮平整度仪采用了平板电脑作为主控制器 ，新款平整度仪在控制系统的体积 ，易用性 ，软件功能上有了突破性的提升。不但具有更强大的数据保存和革命性报表管理功能 ，还具有数据远传（ 云存储 ）功能 ，使得产品全面**市面上的同类产品。

安装在主机身上的无线数据采集器 ，在固定的距离间隔采样位移传感器的变形数据 ，发送给平板电脑。 由平板电脑完成数据的记录 ，计算 ，存储和相关报表。

无线数据采集器采用 4 节干电池供电 ，可以连续使用 5-10 小时 ，可以完成约 50Km-100Km的测量。并且数据采集带有小型的液晶屏 ，可以显示当前位移和测量里程 ，带有通讯离线和电池欠压指示。体积小巧 ，不使用时 ，可以由机体上取下。无线数据采集器和平板电脑之间采用 Wi Fi通讯 ，采集器工作于 AP 模式（无线路由器），由平板电脑主动连接至采集器 ，相比较原来的工作于 ISM 公用频段的收发器 ，Wi Fi 通讯可以将通讯距离提高至 50m ，并且误码率仅为原有产品的万分之一 ，大大提高了通讯可靠性。有别于上一代产品 ，现在即便是在贴了隔热膜的车内 ，也无需额外的全向天线 ，即可正常使用。

主控制器由一台 8 寸屏幕的 Win10 平板电脑取代 ，没有笨重的控制箱 ，便携性大大提高。并且 ，由于无需使用车载电源 ，平板电脑的电池支持至少 4 个小时(全程亮屏)的连续测量。

Win10 平台下的平整度试验软件全部重新编写 ，位移变形和路面平整度都具有实时曲线图显示 ，各种状态 ，瞬时值等等一应俱全 ，软件易用性和功能远远超过上一代系统。且界面美观清晰 ，简单易用。 内部数据存储采用了 ACCESS 数据库 ，存储记录个数无上限 ，并且 ，完善的数据管理系统 ，支持用户按照编号 ，工程名称 ，时间等进行模糊查询。创新的报表功能 ，具有将所有试验测量和计算量都以曲线图的形式显示出来 ，支持报表打印和打印预览。 同时 ，如果想获取更详细的数据 ，可以将其导出成 EXCEL 格式文件。相对于上一代产品 ，本仪器的控制系统采用了动态寻优的零点位移处理办法 ，改善了试验数据受起点测试位置不平而引入的系统误差 ，平整度数据理论计算精度提高至 0.05mm。

本仪器和现行的三米直尺测量及其它同类测量仪器比较 ，不仅具有测量精度高、速度快、数据可靠、评定科学等优点 ，而且操作简单、工作可靠、 同时大大降低了劳动强度 ，提高了工作效率和经济效益。适用于公路、城市道路、广场、机场跑道等路面的施工检查、竣工验收和道路的养护 ，同时也可为教学、设计及科研单位提供可靠的路面分析资料。本仪器符合 JJG024-2011 标准。

产品特点

1 ）分立式控制器设计 ，数据采集器采用 Wi Fi(AP 模式)无线通讯。

2 ）数据采集器采用电池供电 ，可以连续测量 5-10 小时（ 50-100Km ）。

3 ）主控制器采用 8 寸 Win10 平板电脑（不同批次出厂的产品 ，实际配置可能会有变动 ）。

4 ）可以实时显示当前测试区间位移数据曲线 ，整个测试路段的平整度变化曲线。

5 ）所有的测试值 ，设置参数 ，瞬时值 ，以及计算值均可以同屏显示。

6 ）带有精确的电池电量监视程序 ，可以显示当前剩余电量以及续航时间。

7）试验数据自动保存(采用 ACCESS 数据库保存)。保存的记录个数无上限 ，具有完善的数据管理功能 ，可以通过工程名称 ，试验编号 ，时间等进行模糊查询。

8 ）具有完整报表显示功能 ，正负超差 ，超差累计值 ，平均位移 ，面积 ，速度 ，平整度值等都可以独立生成曲线并打印。

9 ）试验数据可以导出成 EXCEL 格式 ，方便进行数据二次处理。

主要产品参数：

1 ）位移测量范围 ：0-40mmm(-20 ～ +20mm ) 精度 ： 0.25mm（静态）

2 ）路程测量范围 ：无限制 精度 ：0.1m ；采样间隔 ：10cm

3 ）测量轮外径 ：160 ± 1mm 测量轮橡胶表面硬度 ：HA(55-70)

4 ）采集器供电电源 ：AA Size( 5 号) ×4 ；连续测量时间 ：10 小时

5 ）无线通讯方式 ：Wi Fi（ AP 模式），支持 802.11b/n/g

6 ）通讯距离 ：可视空旷地带 ：50m（标配全向天线）

7 ）外形尺寸 ：（长 ×高 ×宽 mm ）4061 ×800 ×600 伸长 ：4061 mm ；缩短 ： 2750 mm。

8 ）仪器全重 ：约 200Kg。

9 ）可人力或机动车牵引 ，最小转弯半径 5 m ，检测速度宜为 10-15 km/h ，最大试验速度速不超过 18km/h。非检测情况（机架缩短 ，测量轮悬起）下牵引速度（ 25 km/h ）。

10)包装尺寸 ：2600*875*700mm 毛重 ：230kg

11 ）轮胎胎压 ：180-200KPa（ 1.8-2.0Bar ）

*请根据季节气温调整胎压 ，以确保产品有更好的数据一致性。
