一：产品介绍

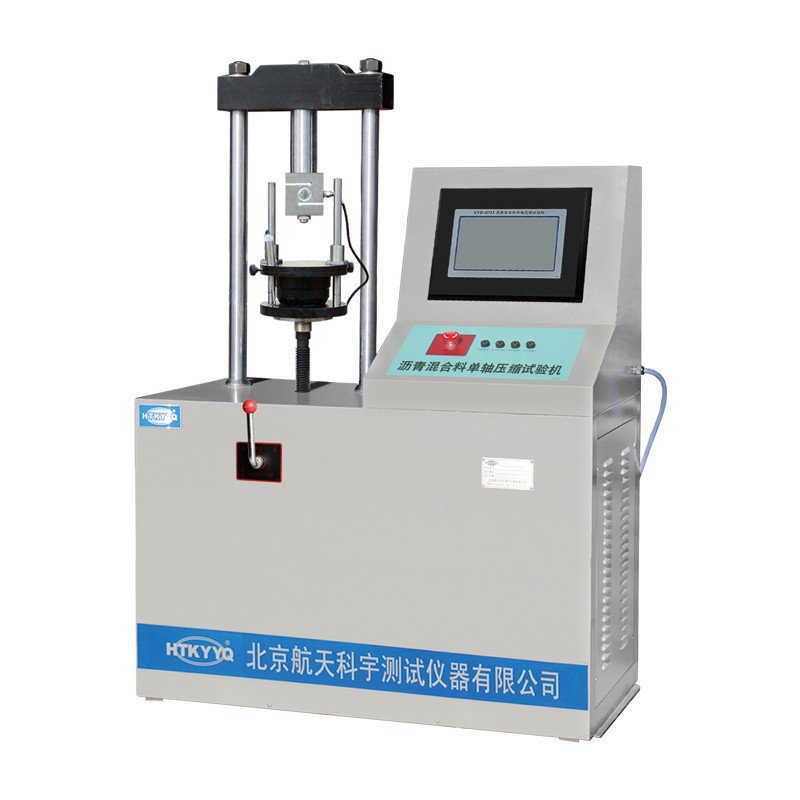

新型沥青混合料单轴压缩试验机是我公司在原主机的基础上改进设计新推出的产品。本试验机采用主机、控制一体化设计，操作简便，稳定可靠，可完成单轴压缩试验（圆柱体法）、单轴压缩试验（棱柱法）试验。

全新设计的控制系统，采用高速 CPU 设计，10.1 寸彩色液晶屏显示，界面友好。采用模拟数字分离设计，高速采样 CPU 专门负责数据采样，同时支持 2 路位移传感器输入， 4路压力传感器输入，精度高、误差小，并采用内置实时 RTOS，试验软件功能完善，可以完成多种材料的非常规试验，具有曲线实时显示、数据保存、上下限位和过载保护功能、直接连接打印机等功能。

二：技术参数

设备最大额定载荷： 100 kN

丝杠托盘最大行程： 150 mm

电动机规格 ： AC 380V 750W 1400r/min

压力通道 1 传感器量程 ：100kN（10T）压力通道 2 传感器量程 ：50kN (5T)

压力通道 3 传感器量程 ：选配

压力通道4 传感器量程 ：选配

压力分辨率：0.01kN（100kN） ； 0.001kN（50kN）

压力精度： 优于 0.5%

位移传感器量程（双通道）：量程：15mm 分辨率：0.001mm

位移传感器精度：优于0.3%

电源输入：三相四线 AC 380V

整机功耗：750W

整机重量：144 kg

外形尺寸：1050 * 570 * 1440 mm

三：功能特点与结构示意图

采用 10.1 寸液晶屏作为系统主控、显示屏幕，界面友好、直观。液晶屏上可以显示完整的试验数据和实时试验曲线。内置嵌入式实时 OS，模块化软件设计，操作简单方便。

2 路压力传感器输入通道，可以选择不同的量程从而满足不同的试验需求。

内置微型打印机，可以打印数据报告。

内置数据存储功能，可以保存试验编号，试验类型，试验时间，试验结果和试验曲线数据，高达 100 组试验数据，可以在液晶屏上直接查看已做试验数据。

压力记录点可以设置 8 个记录点。

具有上、下限位保护功能，从而保护加载机构不受到外力损坏。

具有过载检测功能，当前压力值大于传感器量程时，设备自动停机。
