本系统是根据《水工沥青混凝土试验规程DL/T5362-2006》而设计的沥青混凝土静三轴试验zhuan用仪器，主要用于测定沥青混凝土三向受力状态下的抗剪强度和变形参数。本设备采用了伺服电机传动技术和我公司.新的力学试验硬件平台而研发，具有操作简便，围压自动控压，完全电脑控制的特点。

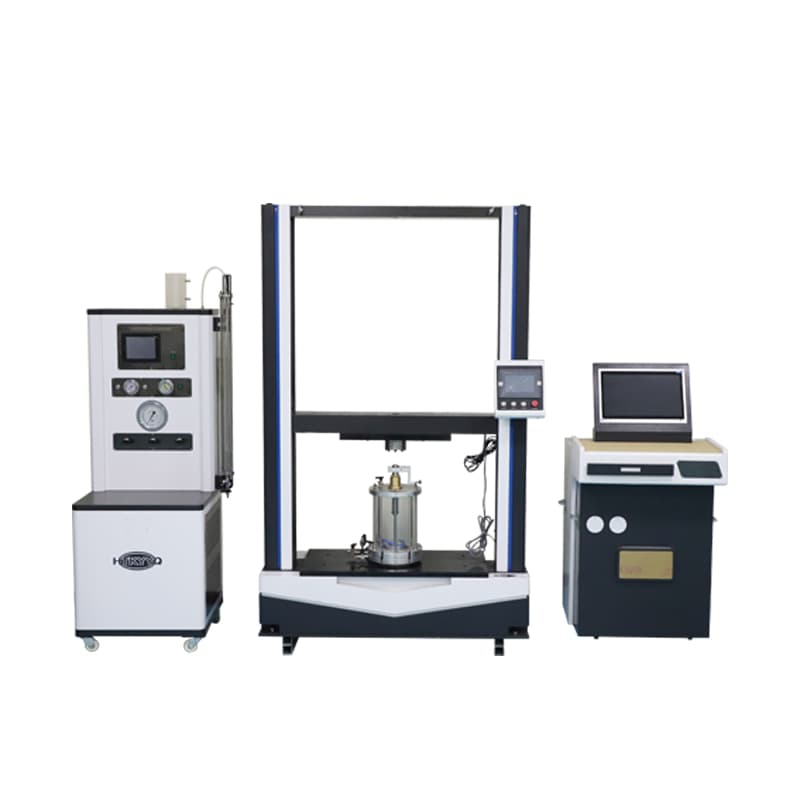

仪器由加载主机，低温恒温水浴（带外循环），围压控制系统，体积变送管，压力室，空气压缩机，测控系统和PC机以及软件组成。

围压控制系统由空气压缩机提供气压源并完成围压的恒定，外循环水浴用于给压力室充水并保持试件温度恒定。控制系统采用了7寸彩色触摸屏，操作简单易懂。随机配置PC试验软件，具有输入用户信息，试验信息并保存等功能，并可以输出试验结果报表和曲线图

技术参数：

1、主机zui大轴向载荷：100kN

2、主机升降速度：0-100mm/min(伺服无级调速)

3、主机两柱有效空间： 1100mm；有效行程： 1350mm

4、主机尺寸(长宽高)：1500(长)×650(宽)×2300(高)mm

5、压力传感器配置(标配 1 只)：100kN，分辨率 0.01kN，jing度:0.5%（标配）可选配 10kN 传感器

6、位移传感器(标配 2 只)：

0-50mm，分辨率：0.001mm,jing度：0.5%

0-25mm，分辨率：0.001mm,jing度：0.5%

注：出厂配备的是 25/50mm 量程的电子尺位移传感器，我们保留变更产品配置的权力，恕不另行通知。如果用户需要变更传感器量程，可以在订货时提出要求。

7、数显千分表(选配 2 只)：0-12.7/25.4mm，分辨率：0.001mm

8、主机净重：840Kg

9、主机电源：AC220V，功率 2kW

10、加载主机尺寸：1500*650*2300mm

11、主机控制柜尺寸：700*800*1630mm

12、围压控制系统尺寸：850*700*2100mm
