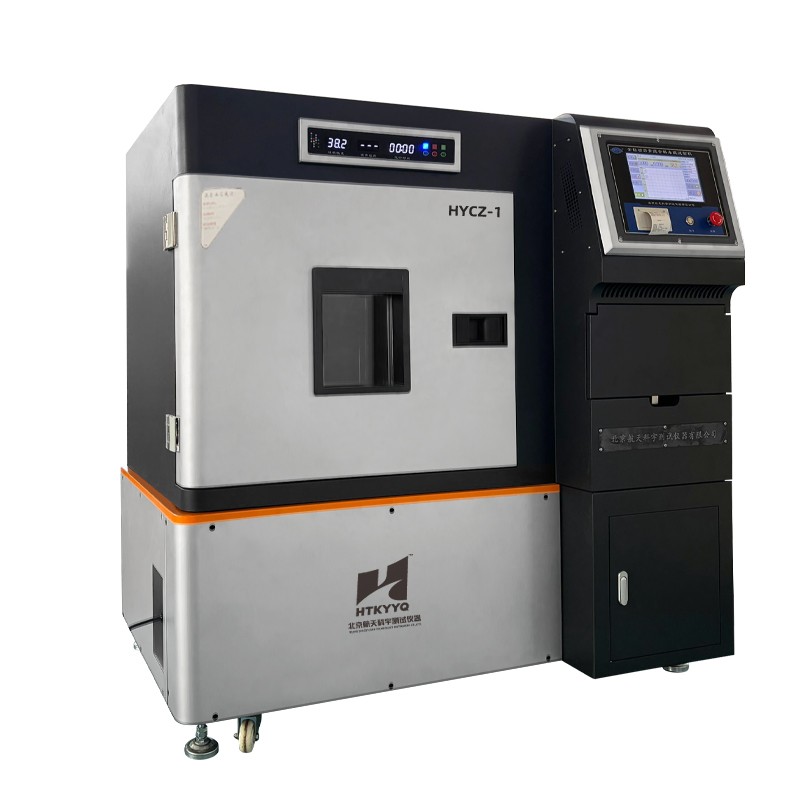

HYCZ-1 全自动沥青混合料车辙试验机符合中华人民共和国行业标准 JTG 3410-2025 <<�公路工程沥青及沥青混合料试验规程>>标准要求，主要用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验使用。本车辙试验机其性能可靠、测控精度高、操作方便，是各级质检站、公路工程试验检测中心、监理、施工单位、大专院校、科研部门、沥青混合料生产企业等必备的试验设备。本型号自动车辙试验机是在我公司的全新一代产品，在硬件，软件，机械结构上做出了多项改进，不但功能和数据处理能力大幅提升，同时，机械的可靠性进一步提高。

HYCZ-1 型车辙仪的软件人机交互上，我们选用 10 寸大屏幕彩色全触摸屏，界面简洁、友好且美观，具有实时数据曲线显示、状态显示以及警示提示。试验数据自动保存（可最大存储高达 100 组试验数据）、查看、曲线数据等功能，满足现场试验和科研需求。

产品功能：

产品型号：HYCZ-1（普及版）

箱体结构：隔热棉+发泡

箱门密封形式：内置迫紧把手+D 型胶条

观察窗：带照明透明窗×1

行走机构：光轴+直线轴承

轮压产生方式：配重块

轮压调节：0.7MPa-1.0MPA 可调节

支持重载试验：支持

试验轮个数：1

位移采样法方式：7 点采样法

显示方式：LED 显示屏+10 寸触摸屏

测控软件：嵌入式系统

软件功能：曲线显示保存、国标数据计算显示保存、历史数据、微型打印输出

温控方式：独立的485 温控仪×2

内置 PTC 加热器：2 组

试件养护托架：3 个

支持高度试件：50-150mm

内循环风道：3 条

试件内部温度显示：支持（选配）

打印输出：微型打印机

最大功率：4.5kW

外形尺寸：1450×1060×1500mm长×宽×高）

重量：560kg（*C）

包装尺寸：1600×1215×1700mm（长×宽×高）

毛重：646kg（*C）

产品特点：

1、全新的外观设计，更加美观、易用。箱体壁，箱门均采用独立聚氨酯发泡设计，保温性能好。

2、箱体正门和侧门均采用了迫紧式门锁，D 型密封橡胶，箱体密封更紧密。

3、10 寸高清触摸大屏，具有完整的试验数据参数管理和试验结果管理功能，试验曲线更细腻

4、带有独立的数码显示窗和快捷操作按钮，安装在箱门上方，更符合使用者的习惯。

5、全新的硬件平台，内嵌实时 OS ，高速数据处理芯片，为试验提供保障。

6、箱体内部带 3 个通道的气流循环的通道，高压离心式风机驱动，箱内空气温度更均匀，内部 2 通道独立式智能温控表，控温更加精准，恒温速度比上一代提高一倍。

7、可实时显示环境温度与试件内部温度。支持基于试件内度温度作为目标温度进行温控（试件温度传感器为选配件）。

8、独有的7 点式同步变形采样技术，可在试件上对试件中部、中部+7.5mm 、中部生

9、22.5mm 和中部+37.5mm 共计 7 个规范规定的测量点进行连续采样，测算试件整体变形量，使得车辙变形的测量更具有一致性，试验结果重复性更好。

10、本机随机附带 3 个额外一个预埋温度传感器，用于用户在制作试样时，将温度传感器预先埋入车辙试件中。

主要技术参数：

1、加热功率：4500W

2、试验温度：常温—70.0 ℃可设置

3、温度精度：显示精度0.1 ℃ , 控制精度±0.5℃

4、位移测量精度: 0.01mm

5、位移测量量程: 50mm

6、位移测量分辨率：0.001mm

7、轮碾往返速度：21 次往返/min

8、试验轮： φ200+5mm，轮宽 50±1mm，橡胶厚度 15±1mm，橡胶硬度 80±5IRHD(23℃)

9、支持的试模尺寸: 300*300*50～150mm；300*150*50～150mm

10、轮碾载荷：0.7MPa±0.03MPa(均标配多种质量的配重砝码，最高支持 1.0MPa)

11、电源输入：三相四线 380V±10%
