一 概述

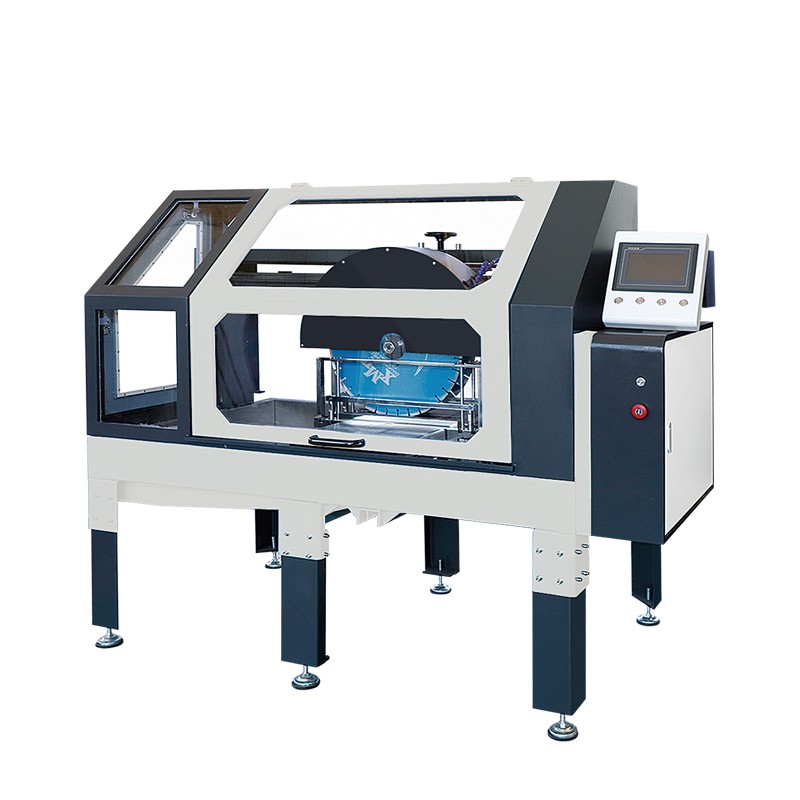

沥青混合料试件切割机是我公司研制的半封闭式自动型试件切割机，用于将标准的沥青混合料圆柱形 ( Φ 101.6、 Φ 152.4），300*300 板型试件切割成沥青混合料力学试验所需的其他尺寸，具有精度高，稳定性操作，安全可靠的特点。还可以根据用户需求进行加装其他的夹持附件，用于切割水磨石、天然石、混凝土制品、陶瓷、耐火砖等非金属材料及管材。该仪器采用专门开发的智能控制设备和软件。 本机带有启动夹紧装置，切割片行走装置由线轨和步进电机构成，运行稳定，侧向摆幅小，切割精度高。

二 主要技术指标

电器参数：AC380V±10%(三相四线),50HZ/60HZ，2.6KW。

主轴转数：1400r/min

主电机： 2.2KW（AC380V*3）

切割速度： ≤100mm/min

水泵流量：2000L/h

板形试件切割最大厚度：150mm

板形试件最大切割宽度：400mm

圆形夹具： φ 101.6mm/152.4mm

锯片直径：500mm

要求输入气源：0.6～0.8MPa/20L（随机标配）

外形尺寸：2180*1180*1650（mm）净重：520Kg

包装尺寸：2290*1280*1800（mm）毛重：600Kg

三 主要特点以及功能

l 7 寸触摸屏人机交互方式，具有灵敏的反应速度、易于观察、便于操作优点。

控制系统简单易懂的，只需要通过触摸屏设置切割参数，即可自动完成切割操作。

具有完善的安全保护措施，如锯片防护罩、安全开关等，可以有效避免意外伤害。

采用工业 PLC 作为主控器，具有高度的可靠性和稳定性，适用于各种恶劣的工业环境，可以长时间稳定运行。

标配气动圆形夹具和气动板形夹具。

系统内置气压监测装置，如果气动夹具压力不够，切割机不能启动工作，大大地增加了安全性。

切割装置可以上下调节（锯片可以上下调节）。

切割进给向采用了轨道钢+HGW 线轨设计，由步进电机驱动，大大地提高了切割装置的稳定性，从而提高了切割面的精度及平整度。

切割完成自动恢复归位到初始状态。

内置循环水泵。

带有易于观察的透明防护罩。

防止误操作设计（需要同时按下2 个按键，切割锯片才会启动）。
