一． 简介

1.1 概述

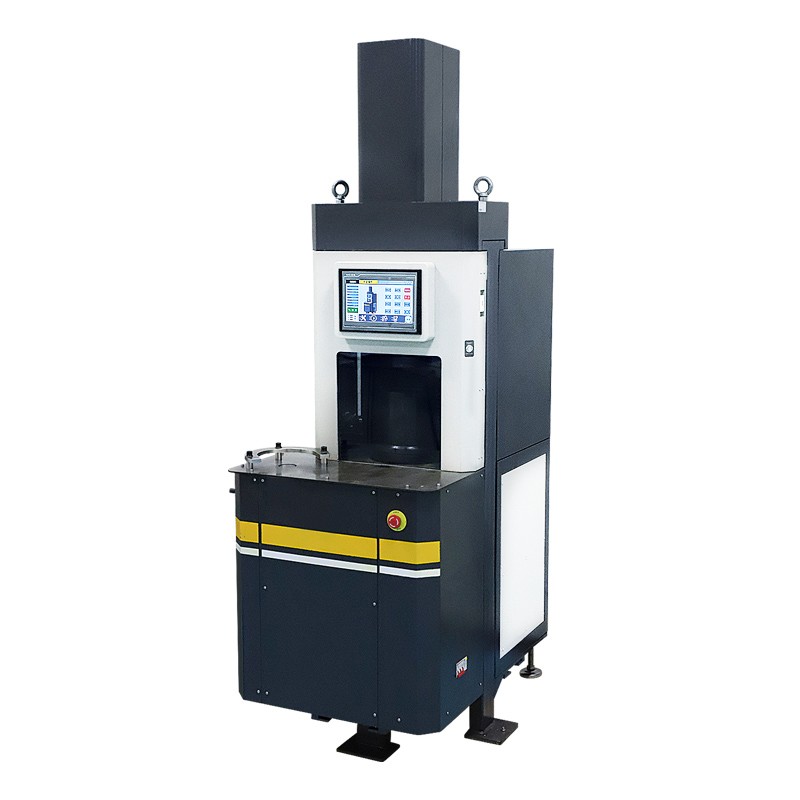

感谢您选用我司生产的沥青混合料旋转式压实仪，为了您能够顺利地使用本仪器，请您认真地阅读本说明书，以免在安装、使用中因操作不当而耽误您的宝贵时间，甚至引起不应有的损失。

作为 SuperPave 沥青路面的关键性设备，旋转压实仪的精度和在实际沥青混合料试样构建应用中起着关键作用,（研究表明：旋转压实沥青混合料样品所获得的工程特性与在实际应用沥青混合料的条件下所获得的特性相似）。它是一种模拟实际路面材料体积和属性的,在恒定的压力、固定的压实角度及固定的压实转速条件下,通过揉搓方法进行热拌沥青混合料圆柱体试件制作的压实成型设备。旋转压实仪是替代马歇尔击实仪用于成型圆柱形试件的设备，它不仅能够根据交通量确定旋压的次数，而且可依据设计的需要，控制试件高度，从而进行压实度控制（主要用于沥青透水层设计）。我司**研制的新型旋转压实仪，采用了气压作为轴向压力源，相比电机丝杆加载的方法，能获得更高的轴向载荷精度和稳定度，由于气压具有可压缩性，在实际压实过程中，轴向压力可以保持更小的压力波动。

相比市场同类产品，我们的产品还具有其他优势，一体机身设计，内置压力源（相比市场同类产品，无需外接空气压缩机），内置一体式电动脱模器（无需外挂脱模器），安装于正面的易操作的嵌入式触控显示屏，触控电动升降防护门，与其他的旋转压实设备比较，我司产品在使用安全性、设备使用耐久性、易用性等方面都有显著的提高。

在软件人机交互上，我们综合了市面上的大部分旋转压实仪的功能，界面简洁友好且美观，具有实时高度曲线，实时角度，高度，密度显示，可设定时间的延时自动脱模，试验数据自动保存，查看，曲线数据 USB 导出等功能，满足现场试验和科研需求。

设计参考标准：JTG E20-2011（T0736-2011），JT/T 724-2008，AASHTO T312， AASHTO TP71-2007，ASTM D6925。

1.2 技术参数

压实试件尺寸： φ100/φ150 mm; ( φ100mm 试件套件属于选配）

制备试件高度： 50 - 200mm（制备高度大于 150mm 试件时，需选配高度 300mm 试模）

试模尺寸：标配φ150 mm ( φ100mm 试模属于选配），高度 250 mm可以选配高度为 300mm 的试模（300mm 高度试模属于非标定制件）

旋转角度：0.5 ～ 2.0 °可调。（出厂默认内部角 1.16 ° )

旋转周期次数：1 ～ 999可调

旋转工作转速：5 ～ 40 r/min 可调。 (出厂默认： 30±0.5r/min)

轴向压实压强： 600KPa（出厂设定） ± 10KPa

φ 150 mm：200 ～700kpa 可调（使用内置气源时）

φ 100 mm: 200 ～ 1500 kPa 可调（使用内置气源时）

更换外置空气压缩机（10Bar）时， φ150 mm 试件可调压强最大可达 900KPa出厂默认时，设置为φ 150 mm 试件，轴向压强 600KPa

供电电源：AC380V*3+N±10%/50HZ ，峰值功率：1.6KW

整机尺寸：1100×800×2120（高），净重：470Kg

1.3 功能特点

同时兼容φ100 ， φ150 mm 试件制备 (φ100 试件套件属于选配件）。

轴向压强气动恒压，采用进口高精度恒压阀，试验过程中轴向压强波动小。

机身集成静音气泵和储气罐，无需外接空气压缩机。

机身集成电动脱模器，内置程控延时自动脱模功能。

可以触摸操作的电动防护门，自动压实时，在安全程序控制下，防护门根据仪器状态自动开闭。特有的高级用户模式，允许关闭系统安全程序，从而实现在开启防护门的条件下试验。

隐藏式内置 LED 照明系统。

采用进口 PLC 和 10.1 寸组态触摸屏，具有速度闭环控制，角度，高度，圈数，密度等信息可实时曲线显示，试件成型方法可选高度控制和圈数控制压实模式。

可以记录多组压实曲线过程数据和压实参数，可以查看，并能通过 USB 导出成 EXCEL文件。

提供随机标定套件箱（含高度和轴向载荷标定工具）（选配件）

选配件不包含在仪器配置清单中，用户需要单独订购。
