产品信息：

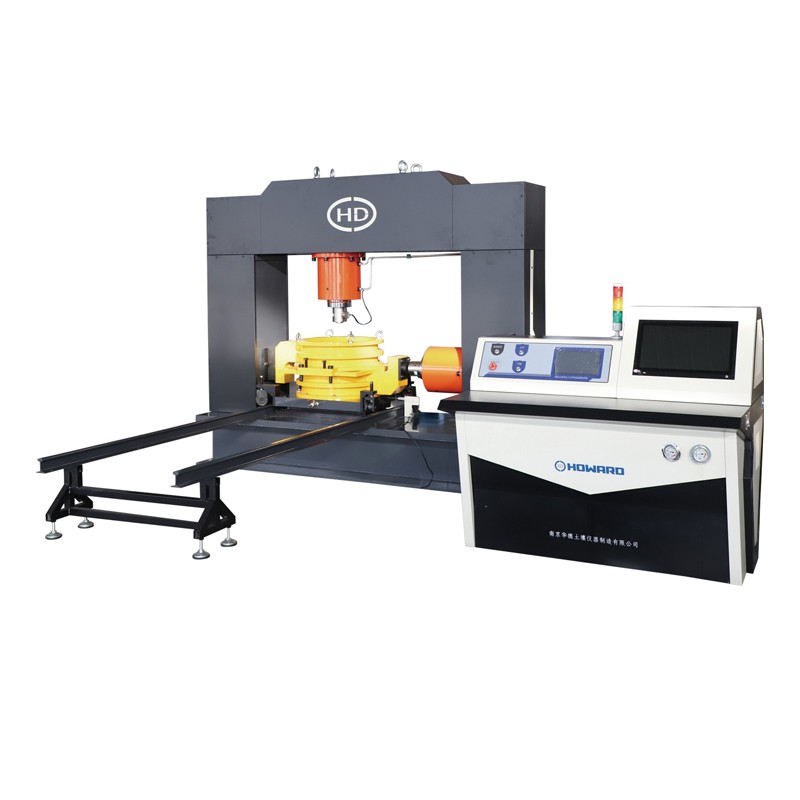

粗粒土直剪压缩试验机，是根据中华人民共和国水利部发布的国家标准GB/T 50123-2019《土工试验方法标准》、DL 5356-2006《水利水电工程粗粒土试验规程》的规定所研制。用于测定最大粒径80mm 的粗颗粒土的抗剪强度和变形 与时间关系的专用设备。该设备可同时直剪试验和压缩试验，互不干预数据。

粗粒土直剪压缩试验机采用框架式，上下两层圆形剪切盒，开缝高度可调。轴向荷载及水平推力均用轮辐式负荷传感器 测定，垂直沉降量及水平剪切位移量采用电阻尺测定。所有液压操作及控制阀门均集中安放于操作控制屏上。采集系统 配套我公司自动数据采集系统，完成自动数据采集。

本仪器主要由三部分组成：测控系统、加载系统、附件(含两层圆形剪切盒、可移动垫板、行车导轨等)。

产品特点：

1、 仪器测控系统核心控制系统采用高速 32 位 ARM 微控制器，内置实时操作系统，chao高速的采样以及运算能力保证试验过程中各项数据的jing准采集及显示。

2、 测控系统采用集成了触控功能的工业平板电脑，试验测控软件功能齐全，满足规范所需的数据显示和自动试验功能，具有完善的记录，报表展示功能。

3、 轴向加载系统由交流伺服油源驱动，剪切速率更稳定，带有大环反馈系统的恒压比例阀控制。稳压状态无噪音。

4、 可选配数控计量油源（剪切速度可降低至 0.001-5mm/min）。

5、 自带试模移动导轨和定位装置，选配试模提升装置（可水平移动的微型吊车）。

6、 可选装其他尺寸的试模套件。

7、 一机可完成固结，固结直剪等试验。

8、 独立的伺服测控柜，带有独立的 10 寸触摸屏和 19 寸工业嵌入式工业平板电脑。

9、 自主研发的粗粒土力学系列 PC 版试验软件，可完成试验，绘图，数值分析，报表等功能。

主要技术参数 ：

1、直剪仪加载架：框架式

2、试样尺寸：φ504.6*400mm (面积2000cm²)

3、最大垂直载荷：700kN

4、最大水平推力：额定400kN (极限500kN)

5、载荷精度：0.5%

6、最大垂直行程：125mm

7、最大水平行程：125mm

8、垂直位移传感器：0-50mm

9、水平位移传感器：0-100mm

10、位移精度：0.05mm

11、垂直水平稳压误差：±0.5%F.S

12、垂直、水平油缸活塞面积：490.6cm² (直径250mm)

13、主机尺寸(长*宽*高):1820*800*1620mm

14、主控柜尺寸(长*宽槁):1094*650*875mm

15、主机重量：2.5T

16、整机功率：3.5KW

17 、标配伺服泵油源：水平剪切速度1-10mm/min

18、(选配)数控计量油源：水平剪切速度0.001-5mm/min

19、饱和方式：水头饱和法/真空饱和法

20、电气参数：AC220V/50Hz
