**章 概述

1 ·仪器组成

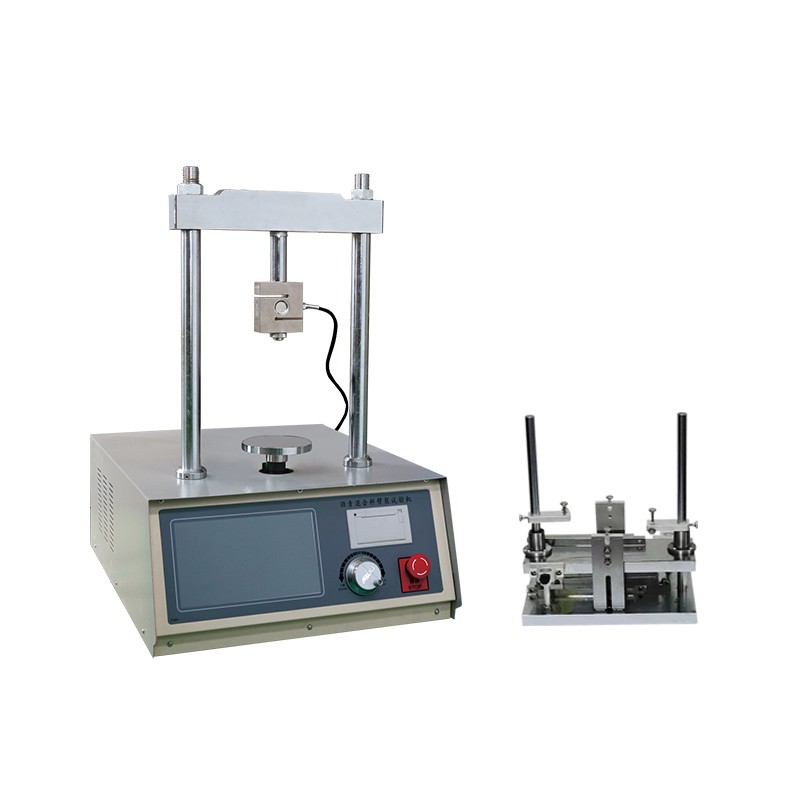

沥青混合料劈裂试验机均采用一体式设计，主机和控制系统集成在一起，安装连接简单，具有最大50KN的轴向载荷加载和测量以及垂直变形测量的能力，用于霹雳试验中最大峰值和试验变形的测量。同时，本试验仪的主机，仅需作少量改动并配备有关附件，即可完成多种需施加垂直载荷的试验。

主机采用双柱框架式结构，由底座、变速箱、立柱、横梁、单相电机、附件组成。主机正面装有手动窗口，新机器到来时需要旋转前面板上面的旋转手轮将压头摇下，在标定时，用旋转手轮进行手动加压。

上下压头（试验夹具）带有位移传感器安装孔，用于固定位移传感器。

在上压头顶部有一平面（与安装于力传感器下端的球面相对应），用于霹雳压头与上下压头的自动找中心及加荷。

试验仪加载托盘中心有一定位用圆形凸出台阶，它和下压头底部凹形相配合，保证夹具不会滑落。劈裂试验机采用了S型工业标准传感器，采用屏蔽电缆线和控制器相连。

本设备为10.1寸触摸屏，可显示高分辨率图形，内置了高速ARM处理器，采用公司专利的寻优算法，对试件进行先压缩后寻找破碎点的计算方法，破碎点判断更准确，试验结果更准确。同时，标配的PC软件，可以让用户完成自定义试验，获取导出详细的试验曲线数据，具有完整的试验报表功能。采用了高扭矩步进电机和定制的低速比减速机，工作电机转速仅100转，在试验时无振动，几乎无噪音。

2 ·性能特点

可实现自动加载、 自动停机、数据显示、数据采集、峰值判别、峰值保持。

工业级板卡设计，高精度高速采样，加载曲线特征点精确抓取。

采用硬件和软件双重自我保护功能，保证试验过程的安全可靠。

运用了模块化设计思想，各功能模块相对独立，便于维修和维护。

带手动旋钮电调节加载功能。

显示屏幕：10.1寸触摸屏。

带数据存储和曲线图显示功能

大容量数据存储和高分辨率曲线存储。

专利破碎点寻优算法。

大扭矩步进电机带软件速度闭环控制，无噪音设计。

带主从双USB口，可使用U盘导出试验数据。

标配PC版试验软件，带有完善的试验以及报表功能，可导出高精度曲线数据。

带通讯接口，可选配联网PC软件或者联网通讯协议版本。

**章 主要技术指标

1 ·使用条件

环境温度0℃-60℃

相对温度＜85%

2 ·机械技术指标

加载托盘的垂直上升速度：50±5mm/min

加载托盘的最大移动距离：70mm

轴向最大加载载荷：50KN

3 · 负荷传感器指标

量 程：50KN

线性度：0.5%

4 ·位移传感器指标

量 程：；电子尺 15mm

分度值：0.005mm

线性度：0.5%

5 · 电气指标

电 源：AC220V/50HZ

电 机：130步进电机（50N.m）

6 ·尺寸及质量

外形尺寸：665*510*755mm

总 质 量：90Kg
