HDSZ-30A1 型粗粒土三轴剪切试验机根据 GB/T50123-2019 《土工试验方法标准》设计制造，各项性能参数完全符合相关规范要求。本试验机用于测定土样在等应变加荷方式下土体的抗剪强度、变形和孔隙水压力等功能。该系统可以进行不固结不排水试验（UU）、固结不排水试验（CU）、固结排水试验（CD）等。

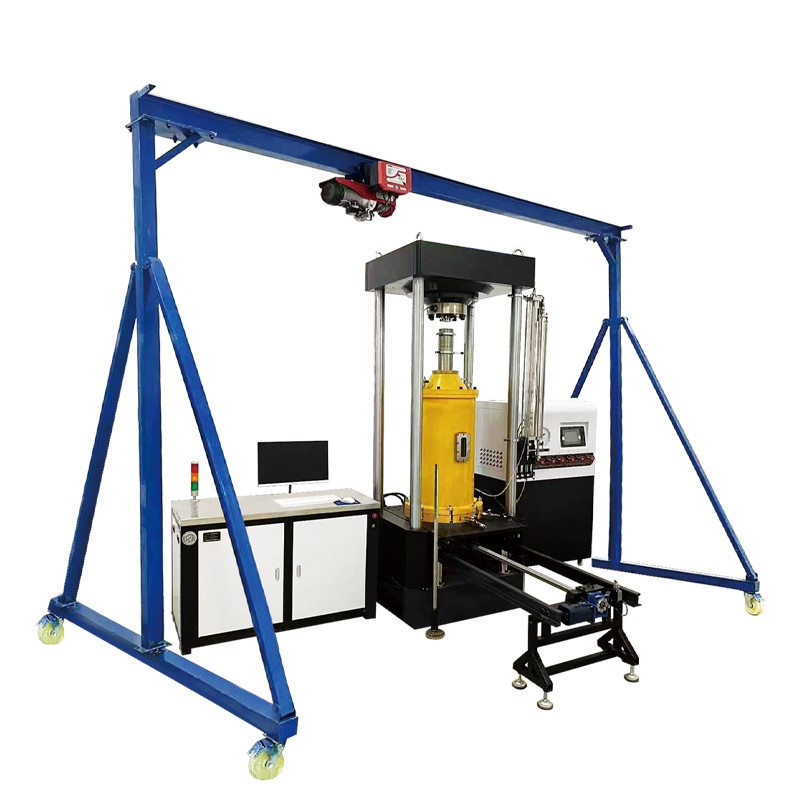

本仪器主要有三部分组成：测控系统、加载系统、附件（含φ300mm 压力室、对开模、击实器、电动升降移动架等）。

产品特点：

1 、仪器测控系统核心控制系统采用高速 32 位 ARM 微控制器， 内置实时操作系统，超高速的采样以及运算能力保证试验过程中各项数据的精准采集及显示。

2 、测控系统操作界面采用了一体机式电脑，试验测控软件功能齐全，满足规范所需的数据显示和自动试验功能，具有完善的记录，报表展示功能。

3 、轴向加载系统由交流伺服油源驱动，剪切速率更稳定，带有大环反馈系统的恒压比例阀控制。

4 、整个系统无需外界空气压缩机等任何压力源， 自身实现液压控制，围压产生和控制，性能稳定，满足各种三轴试验的需求。

5 、围压，反压加载系统采用了伺服电机和加载活塞构成的水压加载系统，7 寸触摸屏独立控制（也可以连接主控器自动控制），加载压力闭环控制，操作简便精度高。

6 、压力室采用厚壁 45#钢材加工制作，并且带有透明观察窗，简便拆卸结构，并且带有吊装环。其钢结构耐压 15MPa ，观察窗以及密封材料耐压 6MPa ，压力室整体测压 5Mpa。

7 、加载主机采用油缸下置结构，在房间高度足够的前提下，可以免挖下沉地面安装。

8 、压力室提升机（选配），标准载荷 1 吨。2 个方向可移动，免导轨安装。

9 、主机安装有压力室移动导轨和移动小车，手轮旋转控制，免去人力搬运压力室。

主要技术参数：

1、试样尺寸： φ300*600(mm)

2、轴向荷载：0-700KN

3、工作台轴向行程：0-200mm

4、剪切速率：0.6-6mm/min

5、周围压力：0-3Mpa

6、反压力：0-3Mpa

7、孔隙压力：0-3Mpa

8、主机电源：220V ，50HZ

9、功率：4KW

10、主机外形尺寸：（950*740*2360）mm

11、主机重量：1.5t
